Туалетная кабина МТК Стандарт
Устройство туалетной кабины «Стандарт»

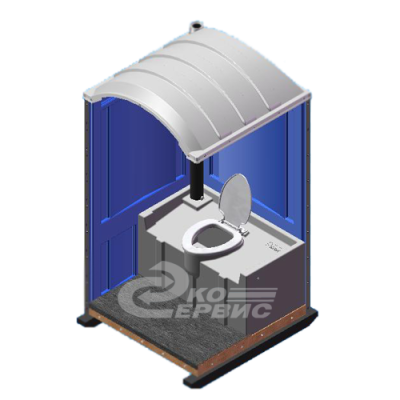

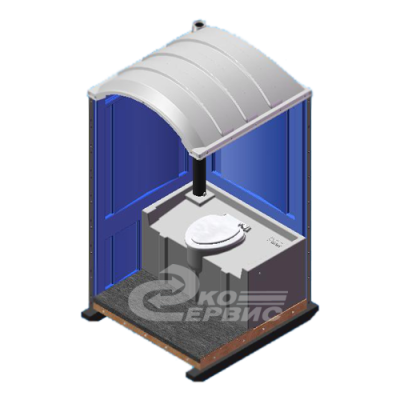

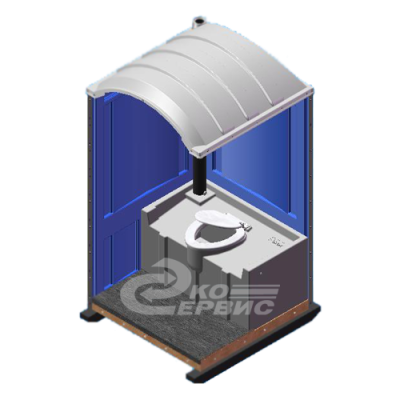

Туалетная кабина «Стандарт» схематично показана на рисунке.
На основание 1, в качестве которого используется специальный деревянный поддон, устанавливается накопительный бак 2. Затем к нему крепится внешнее обрамление (передняя панель с дверью 3 и боковые стенки 4 в количестве 3-х штук) с помощью саморезов 10 (с шайбами 11) Сверху вся конструкция МТК замыкается крышей 5 из светопрозрачного материала.
Между собой элементы внешнего обрамления (по углам) соединяются с помощью заклепок 7 (с шайбами 8) через Ш-образный профиль 6.
Крыша и внешнее обрамление между собой также соединяются с помощью заклепок 7 и 9. Сплошного примыкания между крышей и боковыми стенками нет, т.к. это сделано специально для организации вентиляции туалетной кабины, кроме этого, в систему вентиляции входит вентиляционная труба 12, которая соединяет полость приемного бака 2 с атмосферой. В базовой комплектации предусмотрен бумагодержатель 13.
Дополнительно кабина может быть оснащена сиденьем для унитаза с крышкой 14, которое крепится непосредственно к приемному баку с помощью крепежа 15 и 16.
Характеристики
|
В наличии
|
Да |
|
Вытяжная труба
|
есть |
|
Габаритные размеры (ВхШхД см)
|
2200х1100х1200 |
|
Гарантийный срок эксплуатации со дня отгрузки потребителю (мес.)
|
12 |
|
Держатель для туалетной бумаги
|
есть |
|
Дозатор для мыла
|
- |
|
Дужки для замка
|
есть |
|
Зеркало
|
- |
|
Крючки для одежды
|
есть |
|
Освещение
|
- |
|
Отопление
|
- |
|
Полотенцедержатель
|
- |
|
Рабочая емкость приемного бака, л
|
250 |
|
Расчетное число посещений
|
400 |
|
Система смыва
|
- |
|
Тип сидения (дополнительная опция)
|
- |
|
Умывальник, л
|
- |
|
Электропотребление , кВт/час
|
- |
|
Вес, кг
|
80 |
