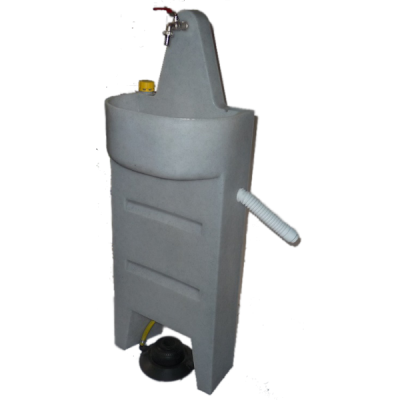

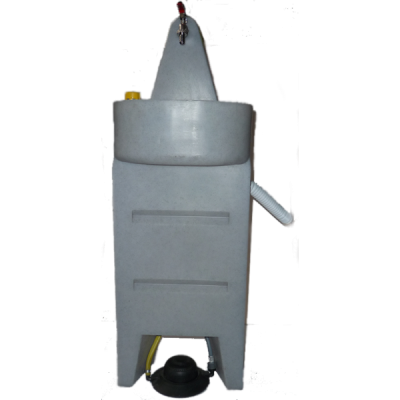

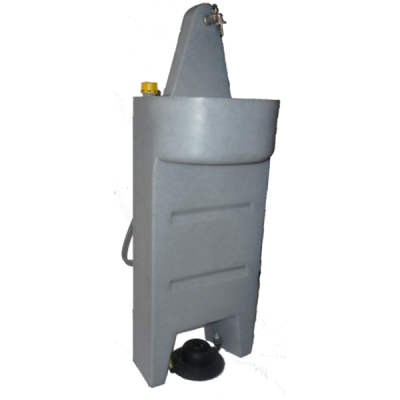

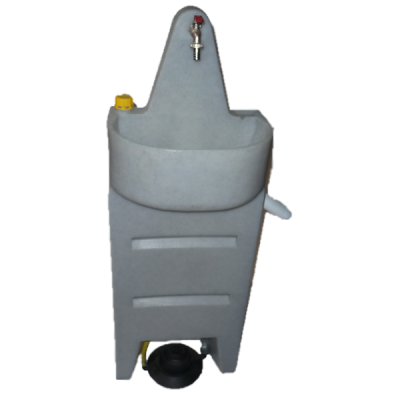

Умывальник с помпой

Умывальник пластмассовый с баком для чистой воды объемом не менее 30 л.

Применимость:

Комплектуются туалетные кабины на базе МТК "Стандарт" - "МТК-Люкс" и "МТК-ВИП", а также МТК "Европа" (автономная).

Умывальник разработан специально для установки в туалетные кабины, эксплуатируемые в автономной режиме, более того, основным требованием при его разработке являлось обеспечение максимальной гигиеничности, т.е. максимальное сокращение возможности контакта чистых рук с загрязненными местами.

Этого удалось достигнуть с помощью применения ножной помпы для обеспечения напора воды в месте ее излива. Конструктивно полостью для чистой воды является весь корпус умывальника, в средней части корпуса которого выполнено углубление, формирующее своеобразную встроенную раковину для сбора сточной воды, в верхней части корпуса есть консоль для монтажа излива воды. В нижней части корпуса предусмотрен проем обеспечивающий встроенное пространство для установки ножной помпы.

Вся конструкция умывальника выполнена в виде единого компактного блока.

Для обеспечения максимальной функциональности блок комплектуется:

1. Ножной резиновой помпой
2. Изливом для воды
3. Сливной арматурой с гофрированным шлангом Ф40мм
4. Водопроводом.

1. Ножная резиновая помпа используется для принудительной подачи чистой воды в излив. Подача воды обеспечивается автоматически при периодическом нажатии ногой на резиновую помпу.

Принцип работы такой помпы очень прост: при нажатии ногой на помпу содержимое (воздух или вода) из ее полости выталкивается через открытый обратный клапан выходного патрубка, при этом закрывается обратный клапан входного патрубка, после снятия усилия ноги с помпы выходной обратный клапан закрывается, а входной обратный клапан открывается, при этом сжатая ногой полость насоса будет выпрямляться, а ее объем будет увеличиваться и всасывать через открытый обратный клапан входного патрубка то, что у него на входе (воздух или вода).

При очередном нажатии цикл повторяется.

Помпа располагается в удобном для нажатия ногой месте в специальной предусмотренной для нее полости в нижней части умывальника.

2. В качестве излива для воды применяется изогнутая и слегка приплюснутая на выходе тонкостенная трубка Ф12мм из нержавеющей стали.

Примечание: Так как излив для воды, выполненный из нержавеющей трубки является заказной спецификацией, а поставщик не смог конкурировать с предложениями рынка, пришлось отказаться от излива заказного и применить обычный кран для воды, хотя и надобности в применении нет никакого, но так уж сложилась ситуация... Другими словами, кран в данном случае носит больше декоративный характер, т.к. воду перекрывать не требуется им, ибо после прекращения использования помпы вода далее не течет.

Пользователи по привычке перекрывают кран, о чем может не знать следующий посетитель и будет с большой интенсивностью нажимать на насос, что, в конечном счете, может привести к его повреждению и выходу его из строя.

Если при продажах узла снять ручку с крана, то может быть предъявлена претензия покупателем, что умывальник не  укомплектован полностью, поэтому приходится рекомендовать покупателю после ввода умывальника в эксплуатацию ручку крана снять!

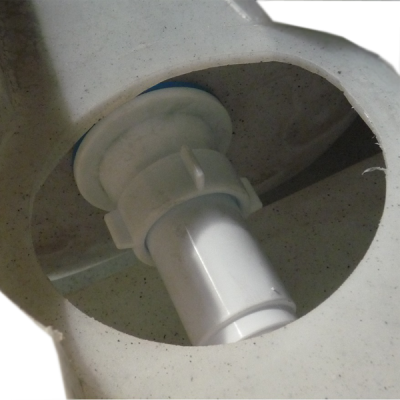

3. В нижней части углубления, формирующего собственно раковину предусмотрено место для установки сливной арматуры, которая обеспечивает организованный слив сточной воды в необходимое место, дополнительно выполняя функцию гидрозамка.

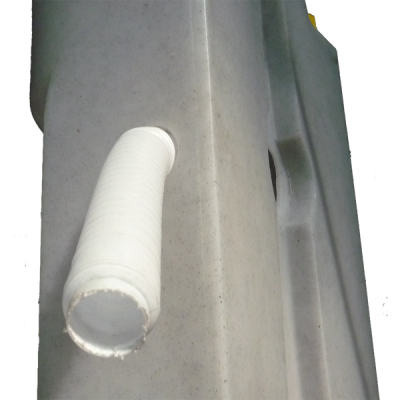

Вся арматура расположена внутри корпуса умывальника и выпускается сбоку корпуса для организации слива.

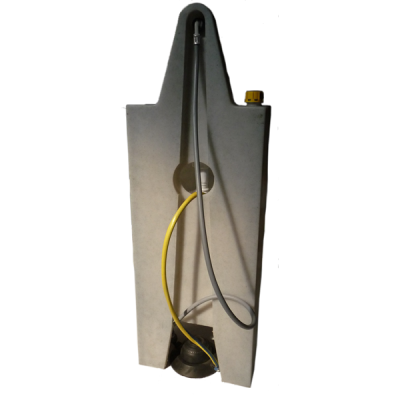

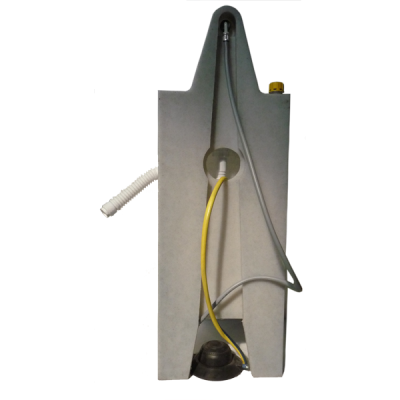

4. Весь водопровод выполнен из пластиковых (ПВХ) и/или резиновых шлангов.  Коммутация шлангов в узлах стыковки осуществляется при помощи пластмассовой фурнитуры и герметизируется стандартными хомутами. Так как конструктивно нижняя часть корпуса разделена проемом для насоса на две не сообщающиеся полости, то для выбора всего запаса воды из обеих полостей предусмотрен забор воды независимо из каждой.
